ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment

1
MOQ
25000~38000
Price
ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment
Features Gallery Product Description Request A Quote
Features
Specifications
FUNCTION: DUAL SIDE GRINDING
MAX DIA.: 120-510MM
THICKNESS: 0.5-10MM
HOOK ANGLE: -5°~30°
CENTRIPETAL: -5°~5°
CIRCUMFERENTIAL RANGE: 0°~5°
TIPS LENGTH RANGE: 2~15MM
PITCH: 2~100MM
Grinding Wheel Speed: 4~20S/TIP
WHEEL GRINDING SPEED: 3500`3800RPM
WHEEL SIZE: 80*120*32*7MM
PRECISION: < 0.02MM
POWER: 6KW
DIMENSION: 2850*1520*1920MM (L*W*H)
WEIGHT: 2500KG
FEATURES: 7*24 HOURS WORKING
FEATURES-2: LOADER PICK & PLACE SAWS INSTEAD OF MANUAL
FEATURES-3: SAVE LABOR COST
FEATURES-4: INCREASE EFFICIENCY & PRODUCTIVITY
Highlight:

Torsel circular saw sharpening machine

,

circular saw blade grinding machine CNC

,

Woodworking circular saw sharpening machine

Basic Infomation
Place of Origin: MADE IN CHINA
Brand Name: TORSEL
Certification: CE,ISO 9001
Model Number: ASZ100
Payment & Shipping Terms
Packaging Details: Water Proof + Wood Carton
Delivery Time: 25-35DAYS
Payment Terms: L/C, T/T, Western Union, MoneyGram
Supply Ability: 840UNITS/A
Product Description

ASZ400/ASZ510 Woodworking Circular Saw Blade Grinder With Loader



Product Description

ASZ400/ASZ500 CNC Woodworking Circular Saw Blade Sharpening Machine with Loader for TCT Wood and Aluminum Cutting Blades — Dual-Side Angle Grinding with Robotic Precision
High productivity and high precision grinding solution for carbide-tipped tools.

This model was specially developed to support saw blade manufacturers in improving production efficiency, increasing overall output, and reducing labor expenses.
The machine is capable of operating continuously 24 hours a day, 7 days a week, ensuring uninterrupted nighttime work without the need for manual supervision.



Saw blade Diameter: < 510mm
• Function: dual Side sharpening
Precision: <0.02mm
• Model: ASZ 510
• Pitch:<100mm

Cooperation Company
ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 0



ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 1



ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 2

ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 3






Advantages of the Woodworking Saw Blade Grinding Machine

  • Greater Precision: Achieves grinding accuracy of <0.015mm, delivering exceptional results with superior precision.
  • Reduced Labor Costs: Loader automatically picks and places saw blades, significantly cutting down on manual labor expenses.
  • 24/7 Continuous Operation: Loader manages the picking and placing of woodworking circular saw blades, with dual-side angle grinding completed automatically in a single cycle.
  • Improved Efficiency and Productivity: Offers a higher level of automated performance for enhanced throughput.
  • Enhanced Flexibility: Adaptable to meet various precision machining needs.
  • Expanded Functionality: Supports grinding on both sides of the saw blade.



ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 4




CNC Control- High Precision is flexible to control ultra-precision grinding as requirement.

ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 5 ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 6

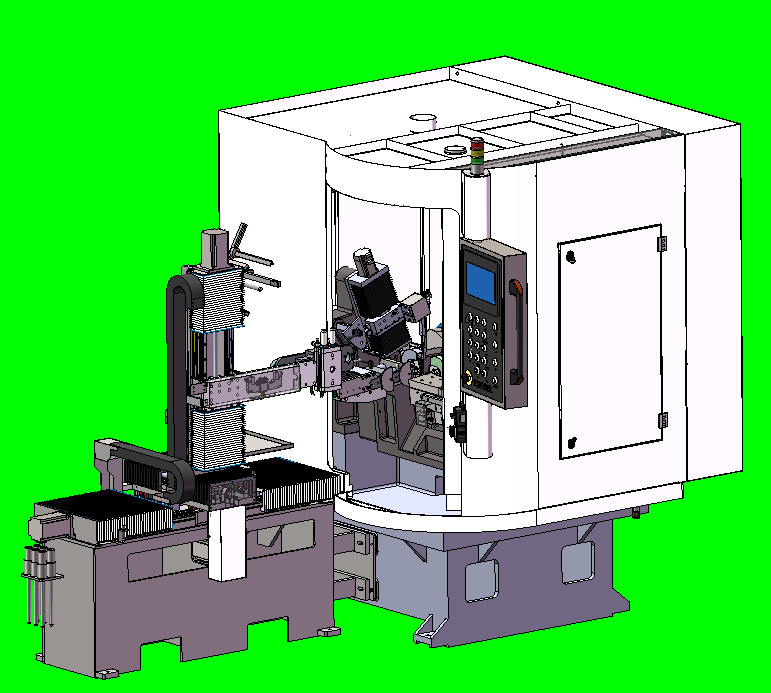

3-D Graphics Grinding Machine

ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 7





Technical Premeter



Model ASZ510 ASZ400
Saw Diameter 120~510mm 120~405mm
Plate Thickness 0.5~10mm 0.5~10mm
Centripetal -5°~5° -5°~5°
Circumferential 0°~5° 0°~5°
Bore Diameter 12~120mm 12~120mm
Pitch 2~100mm 2~100mm
Tip Length 2`15mm 2`15mm
Wheel Power 0.75KW 0.75KW
Wheel Diameter 80~120mm 80~120mm
Wheel Bore 32mm 32mm
Wheel Linear Velocity 30m/s 30m/s
Grinding Speed 2mm~10mm/s 2mm~10mm/s
Processing Efficiency 4~20 tip/min 4~20 tip/min
Grinding Accuracy <0.01mm <0.01mm
Coolant Tank 70 L 70 L
Input Voltage 380V 50Hz(OR 220V60Hz) 380V 50Hz(OR 220V60Hz)
Power Approx 6KW Approx 6KW
Dimension 2850mm*1520mm*1920mm 2650mm*1520mm*1920mm
Weight 2500kg 2500kg


Configuration
Ball Screw IF(Germany)
Roller Guide HIWIN(Taiwan)
Pneumatic Parts SMC(Japan)
Servo Motor Inovance
PLC Inovance ARM600
Harmonic Drive Inovance



ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 8
ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 9
ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 10





FAQ

1. How to select the best saw blade grinding machine?
- Best grinding machine process tools with higher precision & long service life.

2. How is the performance of TORSEL saw blade grinding machine?
- TORSEL saw blade grinding machine process tool with excellent precision <0.015mm,the service life is upto 7-15 years.

3. Whats your cooperation companys?

ASZ500 CNC TCT Circular Saw Blade Sharpening Equipment 11
